Sur un chantier, on tombe souvent sur le même problème : une chaudière qui ne démarre pas à pleine puissance ou une flamme de cuisinière trop courte, alors que le détendeur fonctionne et que le compteur débite. Dans la majorité des cas, le tuyau est sous-dimensionné. Le diamètre des tuyaux de gaz conditionne directement le débit disponible aux appareils, et une erreur de calcul à ce stade compromet la sécurité de toute l’installation.
Charge connectée et charges simultanées : le vrai point de départ du calcul
On commence rarement par le diamètre lui-même. La première étape, c’est de lister tous les appareils raccordés et leur puissance maximale : chaudière, plaque de cuisson, chauffe-eau, poêle. On additionne ces puissances pour obtenir la charge connectée maximale.
A lire en complément : Comment désactiver l'anti-démarrage sur une Peugeot Boxer : guide simple pour débutants
Là où ça se complique, c’est la prise en compte des charges simultanées. Tous les appareils ne fonctionnent pas en même temps à plein régime. Les outils de dimensionnement récents demandent de totaliser les puissances maximales, puis d’appliquer un coefficient de simultanéité pour estimer le débit réel que la canalisation devra supporter. C’est cette valeur corrigée qui détermine le diamètre nécessaire.
Le dimensionnement et calcul du diamètre des tuyaux de gaz repose sur cette logique de cumul pondéré, pas sur la puissance d’un seul appareil dominant.
A découvrir également : Comment réussir son investissement immobilier : conseils et astuces pour bien débuter
En pratique, sur une installation domestique avec une chaudière et une plaque gaz, la charge simultanée représente souvent la quasi-totalité de la charge connectée, car les deux équipements tournent fréquemment ensemble en hiver. Sur un réseau collectif avec plusieurs logements, le coefficient baisse significativement.
Méthode de calcul du diamètre : longest-length, branch-length ou equivalent-length
Le choix de la méthode de calcul n’est pas anodin. Il existe trois approches principales, et la méthode retenue dépend du code réglementaire applicable sur le chantier.
- La méthode longest-length prend la longueur du tronçon le plus long depuis le compteur jusqu’à l’appareil le plus éloigné, puis dimensionne toutes les canalisations sur cette base. C’est la plus simple, mais elle surdimensionne souvent les tronçons courts.
- La méthode branch-length calcule chaque tronçon indépendamment en fonction de sa propre longueur et du débit qu’il alimente. Plus précise, elle permet d’utiliser des diamètres plus petits sur les dérivations courtes.
- La méthode equivalent-length intègre les pertes de charge liées aux coudes, tés et vannes en les convertissant en longueur de tuyau droit équivalente. C’est la plus réaliste pour les installations avec de nombreux changements de direction.
Sur un pavillon avec un réseau simple (compteur, un coude, un appareil), la méthode longest-length suffit. Dès qu’on a plusieurs appareils répartis sur des tronçons de longueurs différentes, la méthode branch-length évite de gonfler inutilement le diamètre et le coût.
Un exemple terrain pour comprendre
Prenons le cas mentionné par un installateur : un tuyau de gaz naturel enterré sur une trentaine de mètres pour alimenter une chaudière. Avec une puissance de l’ordre de 25 kW, le calcul donne un diamètre de 20 mm en polyéthylène. Si la puissance nécessaire augmente, on passe à du 32 mm. Ce saut de diamètre s’explique par la loi du 1/500e, qui fixe la perte de charge maximale admissible.
Le tube PE gaz enterré ne supporte pas les UV : il doit rester sous terre ou être encastré, un point souvent oublié lors de la pose.
Pression disponible et perte de charge : les deux paramètres à ne pas négliger
Le diamètre ne se choisit pas seulement en fonction du débit. La pression disponible en sortie de compteur conditionne tout le calcul. Plus la canalisation est longue, plus la perte de charge est importante, et plus le diamètre doit compenser.
Les variations de pression admissible sont aujourd’hui traitées comme un paramètre de conception à part entière. On ne raisonne plus sur une pression standard unique : les outils récents permettent de définir une valeur personnalisée, bornée par les limites réglementaires, pour coller au réseau réel.
Sur du gaz naturel basse pression en résidentiel, la pression en sortie du détendeur est généralement de l’ordre de 20 mbar. Toute perte excessive en ligne fait chuter la pression d’alimentation sous le seuil de bon fonctionnement des appareils.

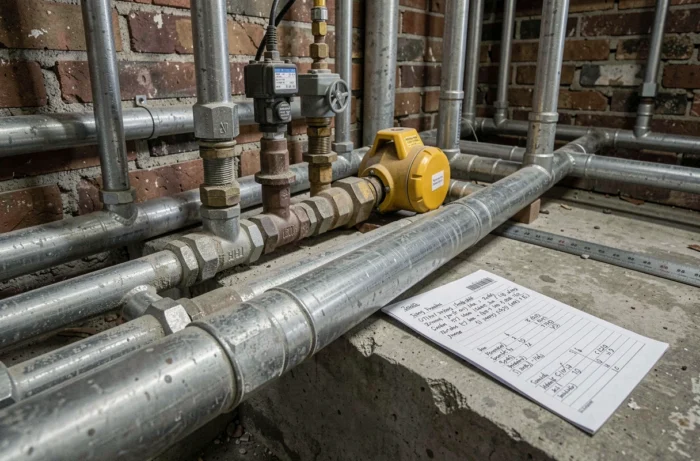

Matériau du tuyau et incidence sur le diamètre

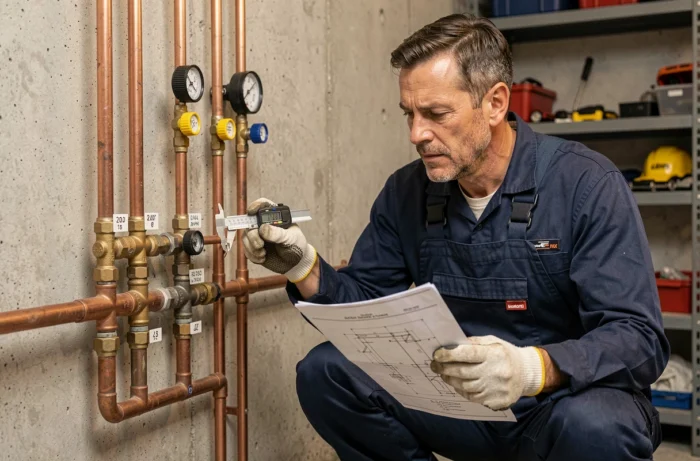

Le matériau joue aussi. Un tube en cuivre présente une rugosité interne différente d’un tube en polyéthylène ou en acier. Cette rugosité influe sur les pertes de charge linéaires : à débit égal, un tuyau en cuivre génère moins de frottement qu’un tuyau en acier, ce qui peut permettre un diamètre légèrement inférieur sur un même tronçon.
Les retours varient sur ce point selon les installateurs, mais la règle de base reste la même : on dimensionne d’abord, puis on vérifie que le matériau choisi respecte les pertes de charge admissibles pour la longueur prévue.
Sécurité de l’installation gaz : les erreurs de dimensionnement à éviter
Un tuyau sous-dimensionné ne provoque pas une fuite, mais il affame les appareils en gaz. La combustion devient incomplète, ce qui augmente les émissions de monoxyde de carbone. C’est un risque réel et silencieux.
À l’inverse, un surdimensionnement excessif n’est pas dangereux mais pose un problème de coût et parfois de conformité. Les normes prévoient des diamètres normalisés : on ne choisit pas un diamètre arbitraire, on prend le diamètre normalisé immédiatement supérieur au résultat du calcul.
- Vérifier la puissance totale des appareils avant de choisir le diamètre, pas après.
- Intégrer la longueur réelle du réseau, coudes et raccords inclus, dans le calcul de perte de charge.
- Ne pas mélanger les types de gaz dans le calcul : gaz naturel et propane ont des caractéristiques de pression et de débit différentes.
- Faire valider le dimensionnement par un professionnel qualifié, surtout sur les installations enterrées ou collectives.
Le dimensionnement des tuyaux de gaz n’est pas une formalité administrative. C’est le socle technique qui garantit que chaque appareil reçoit le débit et la pression nécessaires à une combustion propre. Un calcul bâclé à cette étape se paie en performance, en consommation et, dans le pire des cas, en sécurité.
